SKU: AUT900014646

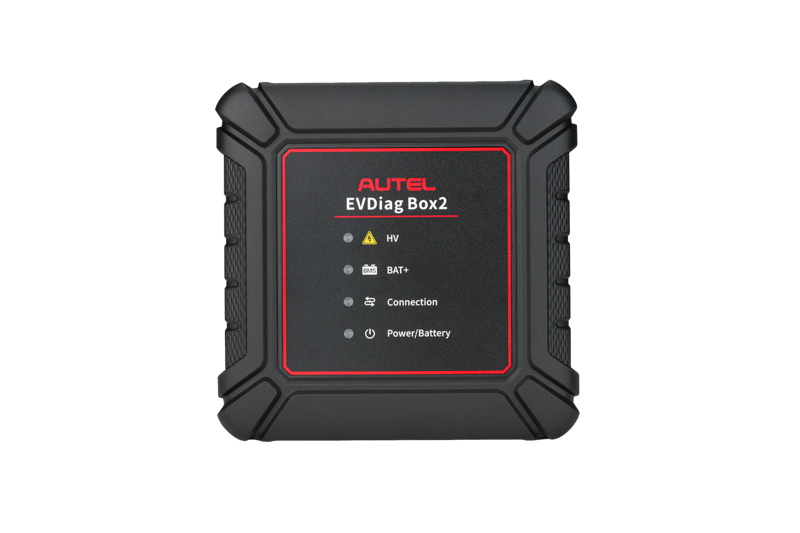

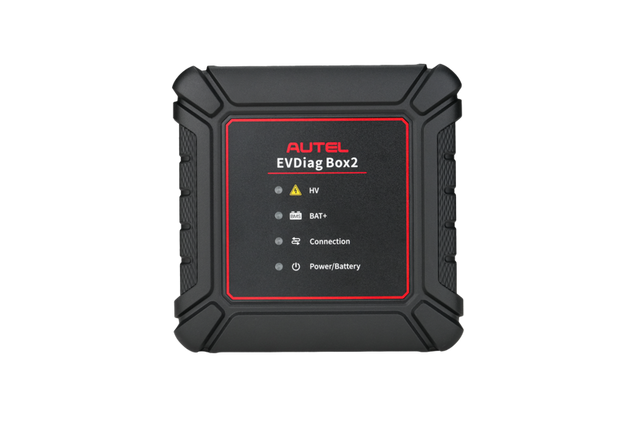

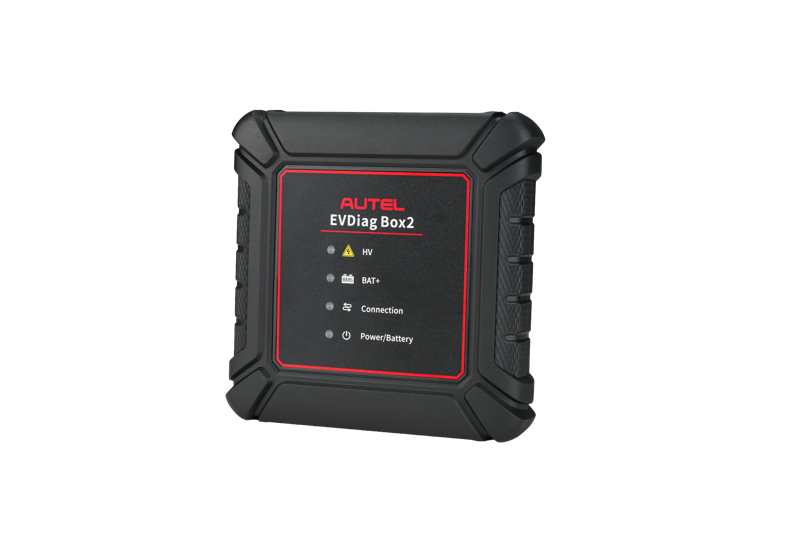

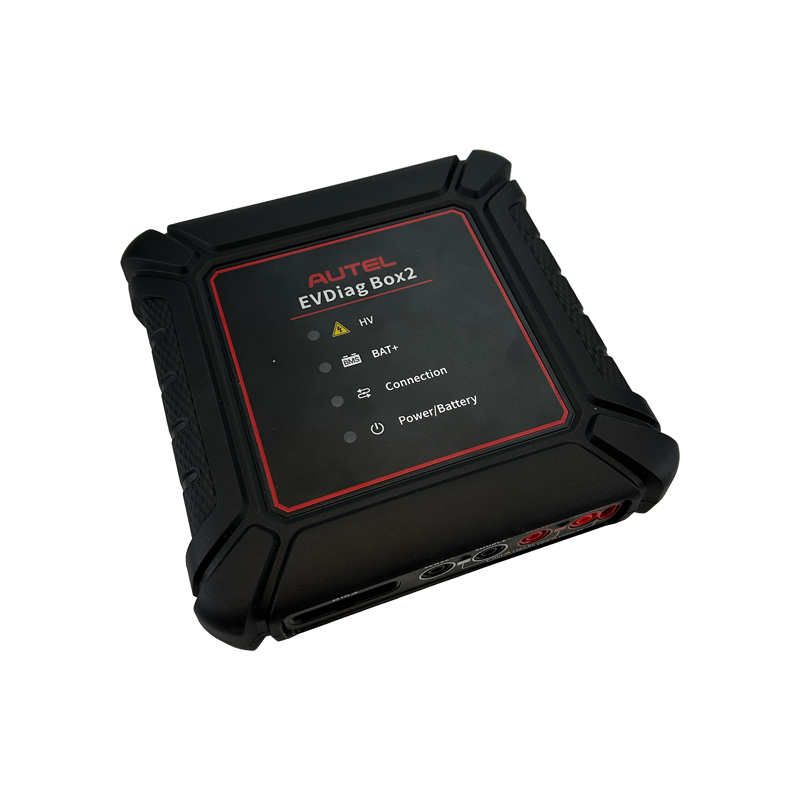

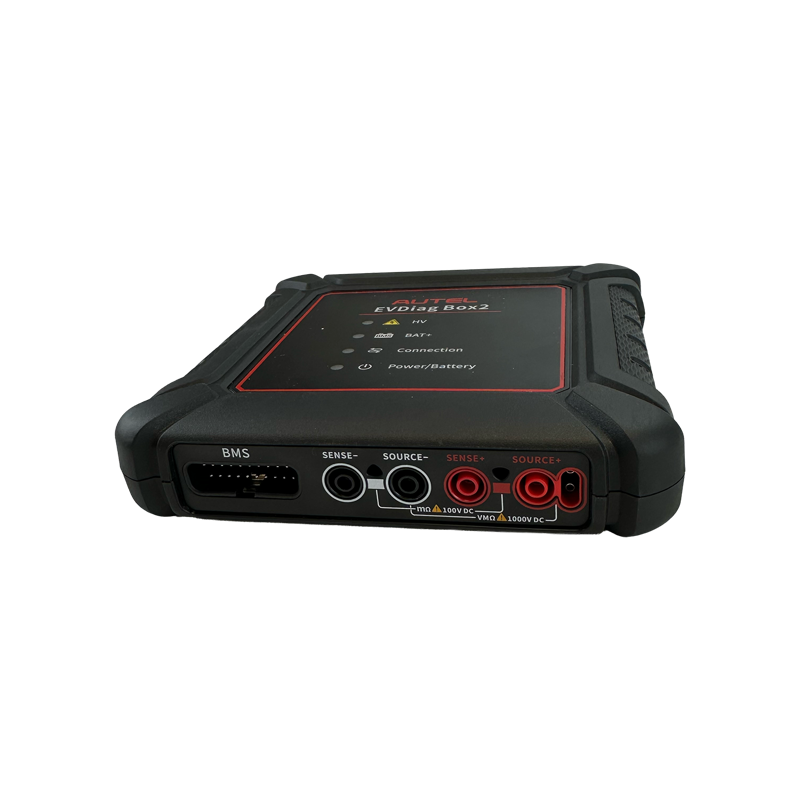

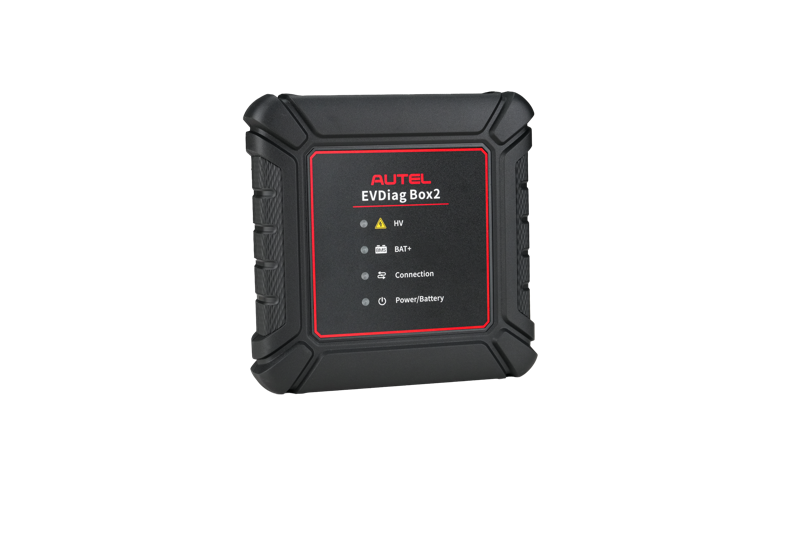

AUTEL EV Diag Box II

Levering Beregnet ved betaling

EVDiag Box 2 samler offboard batteridiagnose og fire professionelle HV-målinger i ét apparat. Guidet måling og automatisk rapport på din MaxiSYS-tablet - uden separate specialværktøjer.

Kontakt mig om produktet

Udfyld formularen, så kontakter vi dig hurtigst muligt om dette produkt.

Ring og få rådgivning +45 98 18 09 00

Denne vare sælges kun til forhandlere.

Har du et forhandler log ind?
Log ind eller opret dig som kunde for at få adgang til priser.
Log ind for at se priser →

Vejledende priser
Brutto eks. moms:
19.995,00 DKK
Vejledende pris inkl. moms
24.993,75 DKK

Professionel HV-måling og batteridiagnose til elbiler

Autel EV Diag Box II kombinerer professionel højvoltsmåling og avanceret batteridiagnose i ét kompakt apparat. Med fire integrerede HV-målefunktioner kan værkstedet kontrollere spænding, isolationsmodstand, potentialudligning og indre modstand uden brug af separate måleinstrumenter.

Enheden tilsluttes en kompatibel Autel MaxiSYS-tester, hvor teknikeren guides gennem målingerne trin for trin. Det giver en overskuelig arbejdsgang ved fejlfinding, service og reparation af elbilers højvoltssystemer.

Fire HV-målinger samlet i ét apparat

EV Diag Box II giver værkstedet adgang til fire professionelle målefunktioner til kontrol af elbilers højvoltssystemer. Med VDC-måling kan teknikeren kontrollere jævnspændingen, mens isolationstest bruges til at undersøge isolationsmodstanden i batterier, kabler og HV-komponenter.

Derudover understøtter apparatet potentialudligningstest efter reparation eller udskiftning af komponenter samt ACIR-måling af battericellers indre modstand. Det giver et samlet grundlag for præcis fejlfinding og kontrol af højvoltssystemet.

Beskrivelse

EVDiag Box 2 – HV-måling og batteridiagnose til elbiler i ét apparat

Skal dit værksted arbejde sikkert og dokumenteret på højvoltssystemer, har du brug for mere end en batteritester. Autel EVDiag Box 2 kombinerer offboard batteridiagnose med fire professionelle HV-målinger i ét kompakt apparat. Du forbinder det til din MaxiSYS-tablet og arbejder i den software, teknikerne allerede kender.

Fordele

  • Fire HV-målinger i selve apparatet – ingen separate specialinstrumenter
  • Guidet forløb fører teknikeren trin for trin gennem hver måling
  • Hver måling gemmes som rapport til kunde og værksted

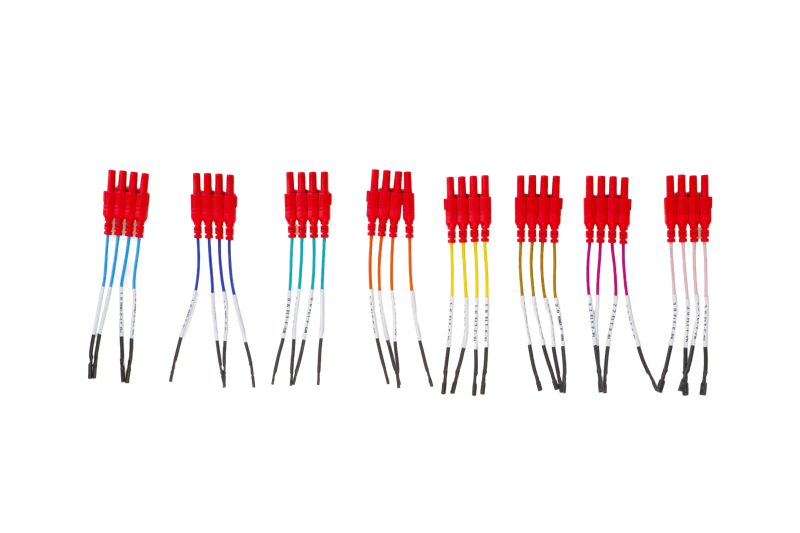

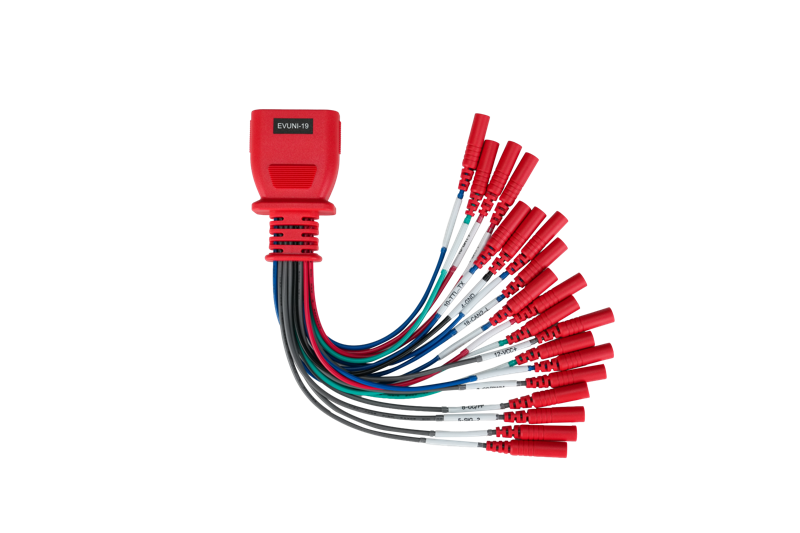

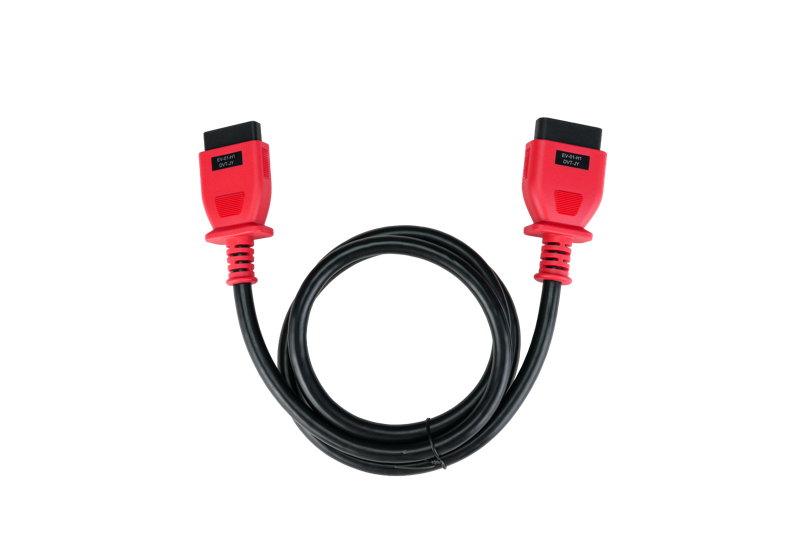

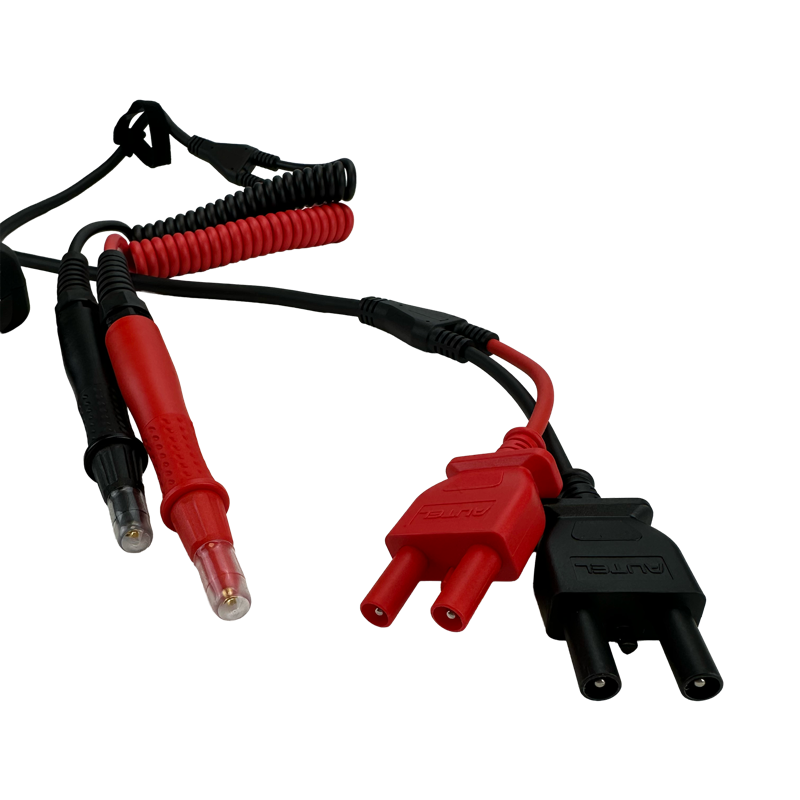

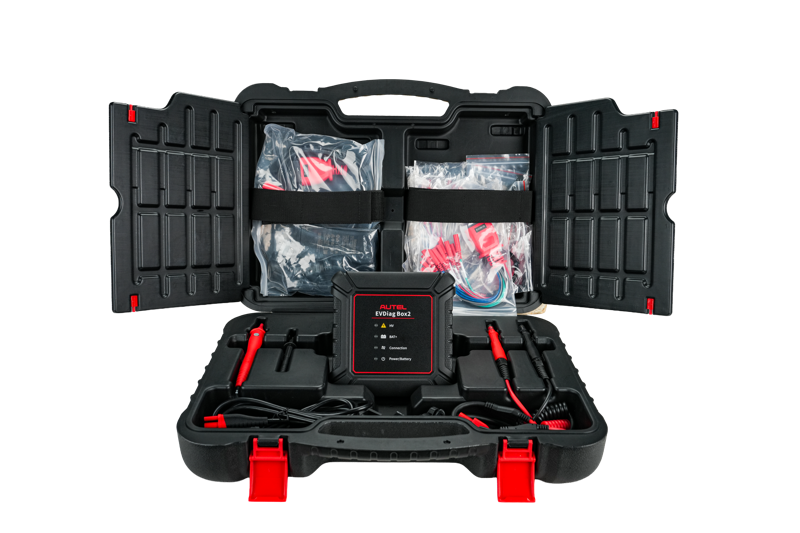

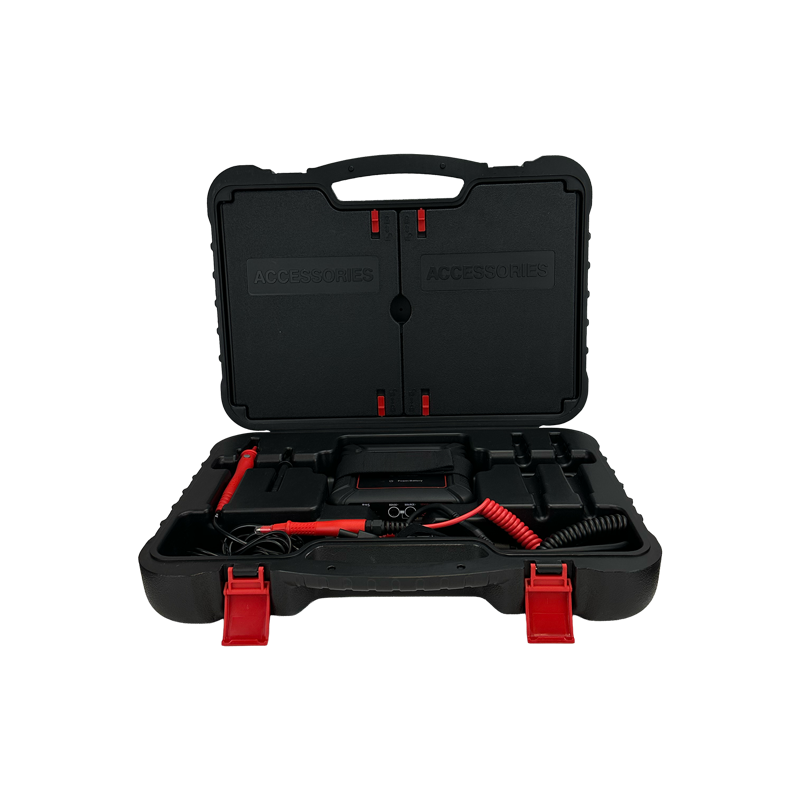

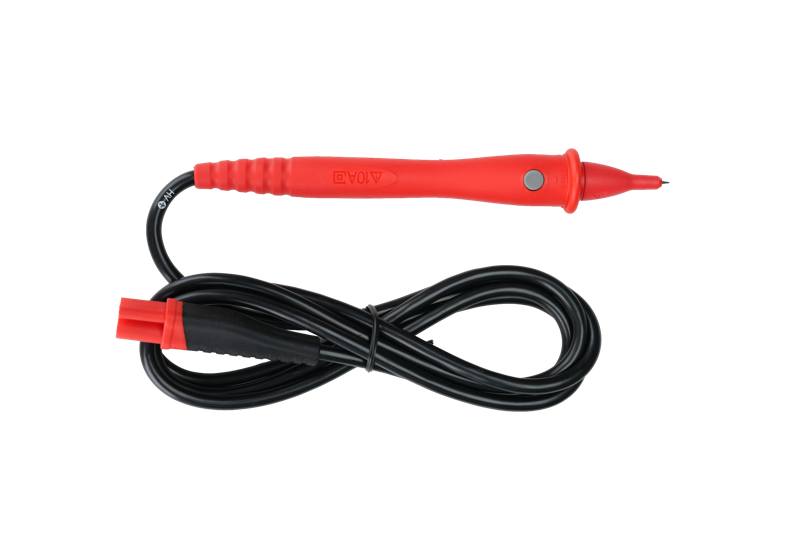

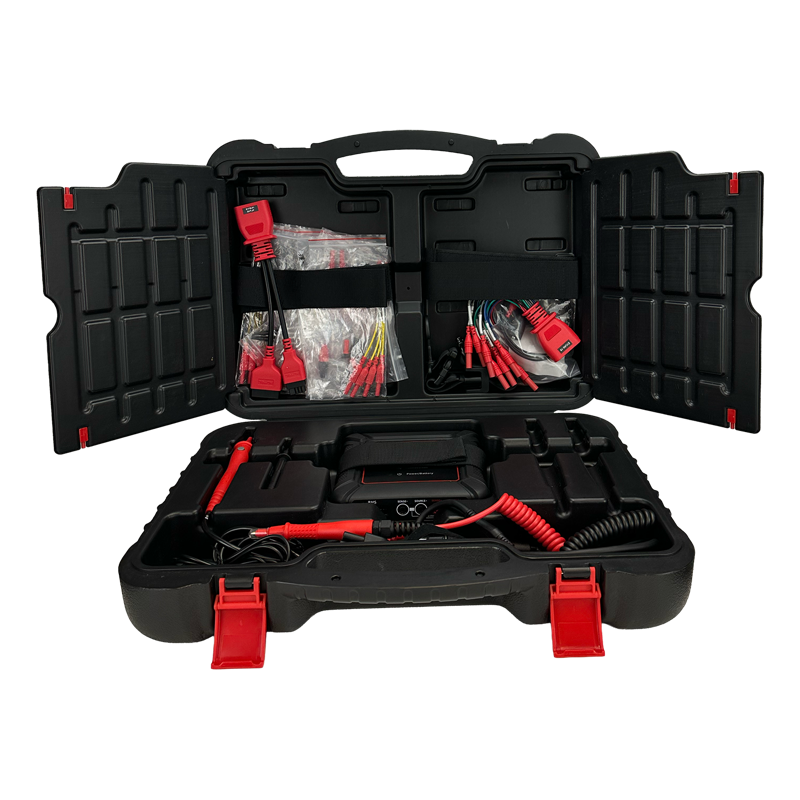

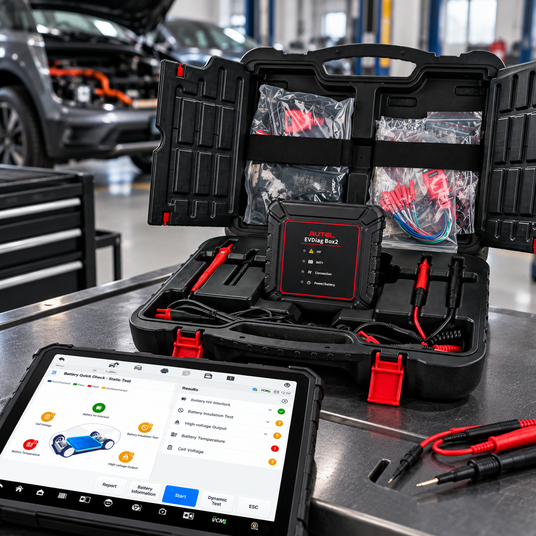

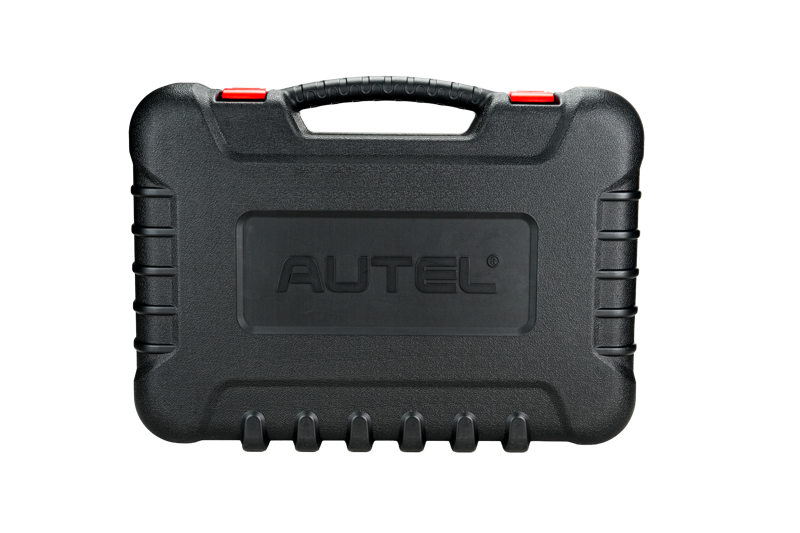

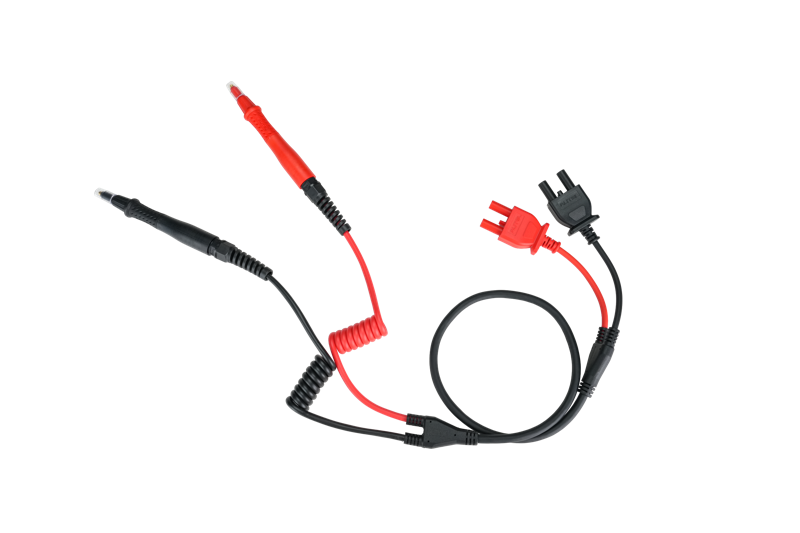

  • Leveres i værkstedskuffert med målekabler, klemmer og prober
  • Kan styre og overvåge CDT100 og BCE100 trådløst fra tabletten (sælges separat)


HV-målinger og diagnose

4 professionelle HV-målinger

  • VDC-måling: Jævnspænding i højvoltssystemet før, under og efter arbejdet

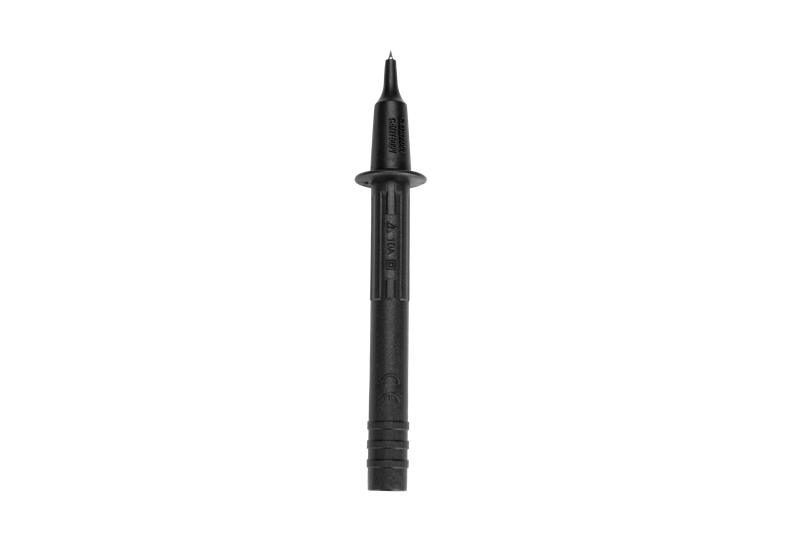

  • Isolationstest: Isolationsmodstand på batteri, kabler og HV-komponenter
  • Potentialudligningstest: Kontrol af beskyttelsesleder efter reparation eller udskiftning
  • Indre modstand (ACIR): Højpræcis måling af cellernes indre modstand

Batteridiagnose

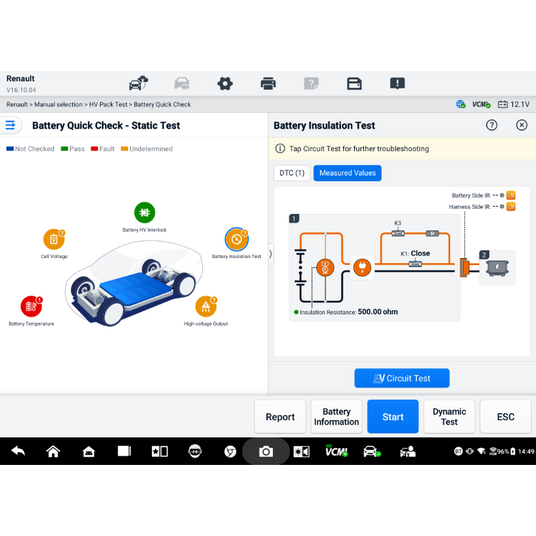

Battery Quick Check er et guidet kredsløbstest, der finder fem kritiske batterifejl. Derudover får du SOH Blitz Test og SOH Deep Test til vurdering af sundhedstilstand, dynamisk pakketest (DCIR) under belastning samt on-board og off-board diagnose af batteripakken.

Guidet HV-afladning

Afladning og efterfølgende måling udføres og dokumenteres efter SAE J1766.Tekniske specifikationer

  • Kompatible tablets: MaxiSYS Ultra, MS919, MS909, Ultra S2, MS919S2, MS909S2
  • Softwarefunktioner: 8, bl.a. HV-systemdiagnose med grafisk blokdiagram
  • Tilslutning: Til tablet via trådløs forbindelse eller USB
  • Overensstemmelse: Radioudstyrsdirektiv 2014/53/EU

EVDiag Box 2 giver dig ét samlet setup til HV-måling, batteridiagnose og dokumentation.

Tekniske specifikationer
  • Vægt i kg.
    0
  • Elbil
    Ja

Avanceret batteridiagnose og SOH-test

Med Autel EV Diag Box II får værkstedet adgang til avanceret batteridiagnose, der gør det muligt at undersøge elbilens højvoltsbatteri nærmere. Battery Quick Check hjælper med at identificere fem kritiske batterifejl, mens SOH Blitz Test og SOH Deep Test anvendes til vurdering af batteriets sundhedstilstand.

Systemet understøtter desuden dynamisk batteritest (DCIR) under belastning samt både on-board og off-board batteridiagnose. Det giver teknikeren flere muligheder for at undersøge batteriets tilstand og identificere potentielle fejl.

Guidet højvoltsdiagnose med automatisk dokumentation

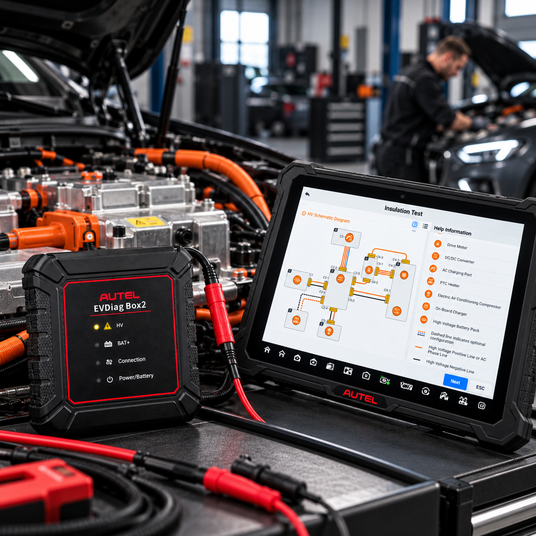

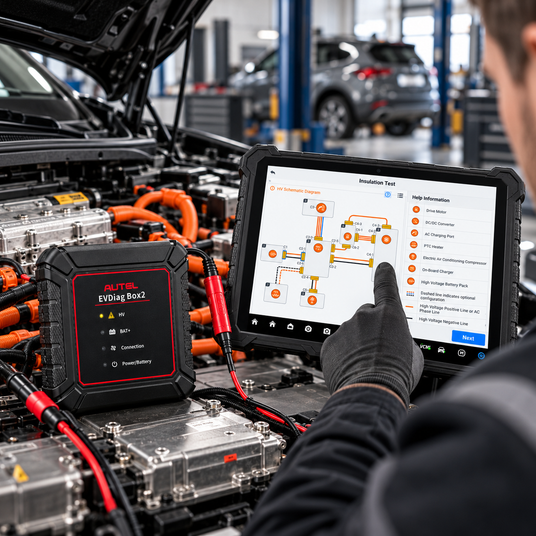

EV Diag Box II gør avanceret højvoltsdiagnose mere overskuelig med guidede måleforløb direkte på Autel MaxiSYS-tabletten. Teknikeren føres trin for trin gennem de enkelte målinger, så arbejdet kan udføres systematisk og dokumenteres undervejs.

Efter målingen genereres en rapport, som kan anvendes til dokumentation over for både værksted og kunde. Systemet understøtter desuden guidet HV-afladning med efterfølgende måling og dokumentation efter SAE J1766.

AUTEL

AUTEL EV Diag Box II

AUT900014646

EVDiag Box 2 – HV-måling og batteridiagnose til elbiler i ét apparat

Skal dit værksted arbejde sikkert og dokumenteret på højvoltssystemer, har du brug for mere end en batteritester. Autel EVDiag Box 2 kombinerer offboard batteridiagnose med fire professionelle HV-målinger i ét kompakt apparat. Du forbinder det til din MaxiSYS-tablet og arbejder i den software, teknikerne allerede kender.

Fordele


HV-målinger og diagnose

4 professionelle HV-målinger

Batteridiagnose

Battery Quick Check er et guidet kredsløbstest, der finder fem kritiske batterifejl. Derudover får du SOH Blitz Test og SOH Deep Test til vurdering af sundhedstilstand, dynamisk pakketest (DCIR) under belastning samt on-board og off-board diagnose af batteripakken.

Guidet HV-afladning

Afladning og efterfølgende måling udføres og dokumenteres efter SAE J1766.Tekniske specifikationer

EVDiag Box 2 giver dig ét samlet setup til HV-måling, batteridiagnose og dokumentation.
